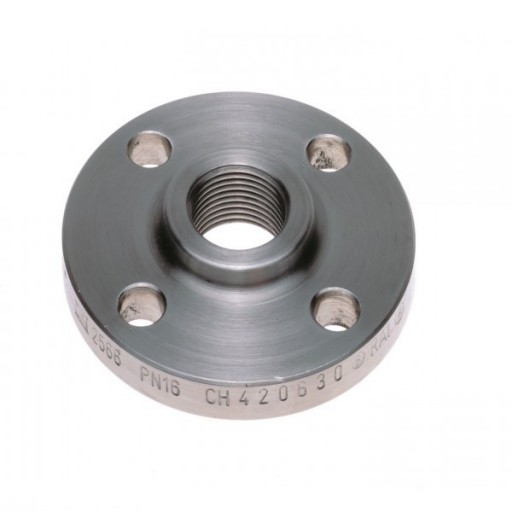

Gewindeflansche
Gewindeflansche (auf Wunsch gerne auch mit Abnahmeprüfzeugnis 3.1)
Jede DIN oder nach EN 1092-1 Typ 13
DIN 2565 PN 6 EN 1092-1 Typ 13 PN 6
DIN 2566 PN 16 EN 1092-1 Typ 13 PN 16
DIN 2567 PN 40 EN 1092-1 Typ 13 PN 40
kann von RMF geliefert werden.
Auch die unterschiedlichen Dichtflächen sind je nach DIN
oder EN kein Problem (mit kurzer Lieferzeit bzw. aus Vorrat).
Dichtflächen
nach DIN nach EN 1092-1
Form A Form A Glatte Dichtfläche
Form B Form A Glatte Dichtfläche
Form C Form B1 Dichtleiste
Form D Form B1 Dichtleiste
Form E Form B2 Dichtleiste
Form F Form C Feder
Form N Form D Nut
Form V 13 Form E Vorsprung
Form R 13 Form F Rücksprung
Form R 14 Form G O-Ring-Rücksprung
Form V 14 Form H O-Ring-Nut
Anmerkung1: Nur bei Formen B, D, F und G kann der Übergang
der Dichtleiste zum Flanschblatt entweder ein Radius oder eine Schräge sein.
Anmerkung2: B1 und B2 sind Dichtleisten der Form B mit unterschiedlichen
Rauigkeiten für verschiedene Anwendungen.
Auch Sonderflansche und Zeichnungsteile können wir Ihnen liefern.
Mögliche Werkstoffe (Edelstahl):
1.4301 / 1.4306 / 1.4307 / 1.4404 (SA182 F316L) / 1.4410 / 1.4435 / 1.4462 / 1.4529 / 1.4539 / 1.4541 (SA182 F321) / 1.4547 / 1.4550 / 1.4571 (SA182 F316Ti) / 1.4828 / 1.4841 / 1.4876 / 1.4876H / 1.4878 / 2.4068 / 2.4360 / 2.4375 / 2.4602 / 2.4605 / 2.4610 / 2.4816 / 2.4819 / 2.4856 / 2.4858
Mögliche Werkstoffe (Stahl):
P250GH / P265GH / S/A 105/C21 / 16MO3 / 13CrMo4-5 / 10/11CrMo9-10 / 12CrMo19-5 / SA182F11 / P355NH / P355QH/GT
